公司新闻 更多
公司新闻/ news

真石漆简介

发布时间:2021-03-03 来源:TGM 浏览:

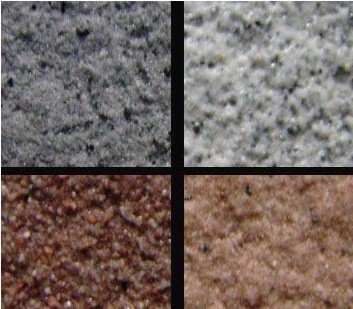

      真石漆是一种很稠厚的厚质建筑涂料,装饰效果酷似大理石、花岗岩的涂料。主要采用各种颜色的天然石粉配制而成,应用于建筑外墙的仿石材效果,因此又称液态石。是用合成树脂乳液与不同级配的彩砂粒子及多种助剂配制而成的,它的生产过程与一般建筑涂料的生产过程是不相同的,不需要通过高速搅拌或研磨等工序,主要是物料搅拌的过程,因此不能使用普通涂料的生产设备,应当使用适合于搅拌稠厚料浆的搅拌机进行生产。

优点:
优点一:装饰性强具有仿天然石材、大理石、花岗岩的厚浆型涂料。自然色泽,具有天然石材的质感,各种线格设计,能提供各种立体形状的花纹结构,能从视觉上彰显整个建筑的高雅与庄重之美 ,是外墙干挂石材最佳替代品。
优点二:适用面广
可用于水泥砖墙、泡沫、石膏、铝板、玻璃等多种基面,且可以随建筑物的造型任意涂装。
优点三:水性环保
真石漆采用水性乳液,无毒环保,符合人们对环保的要求。
优点四:耐污性好
90%污物难以附着,雨水冲刷过后,亮丽如新,人工清洁更容易。
优点五:使用寿命长
高品质的真石漆使用寿命可长达15年。
优点六:经济实惠
质量好的真石漆,一平米市场价格大约在70-150元(含施工),干挂石材含安装费至少在400元/平米以上,相比之下,真石漆占有绝对的性价比优势。
优点七:无安全隐患
外墙采用石材干挂将加载上千吨额外负担,严重危及生命财产。真石漆用料4-5㎏/㎡,仅占石材重量的1/30,附着力强,不会像石材整体脱落,有效保障安全。

涂层硬度:
真石漆的涂层施工干固后十分坚硬,指甲不能抠动,一般的真石漆如果在良好的天气情况下施工三天后仍能用指甲抠动,应视为涂层太软,原因主要是选择的乳液不恰当。
施工人员在制备真石漆时,采取与制备乳胶漆相同的乳液,这就导致真石漆配方中的乳液含量较低,成膜时因大量砂石的存在使得涂层不够紧密。经涂料研发人员研究:用于真石漆制备的乳液的粘结强度不应低于3MPa,最低成膜温度不应低于15℃。较高的最低成膜温度可能会造成在气温较低时不易成膜的缺点,可以通过适当多加成膜助剂的方法来解决。成膜助剂在涂层干燥后可完全挥发,一般不会影响涂膜的性能。真石漆选择的是粘结力较高的、最低成膜温度也较高的复合乳液,这从根本上解决了涂层太软的问题。

涂层抗水性:
涂层抗水性良好,稳定著色,不发白,无色差
有些真石漆涂层在每次下雨以后,都会发白,涂层变得疏松,而在雨停后,经太阳一晒,涂层又恢复原来的颜色。其实,这是由于涂层的耐水性不好、吸收了水分所引起的,配方原因是选用的丙烯酸乳液在合成时需加入表面活性剂,有些厂家为了增加乳液的稳定性,所用的表面活性剂大大超量;有些厂家在制备真石漆时加入羧甲基纤维素、羟乙基纤维素等物质作为增稠剂,以及加入苯甲酸钠作为防腐剂。这些物质都是水溶性的或亲水的,涂料成膜后留在涂层中,就大大降低了涂层的耐水性能。实验说明,将纯丙乳液与石英砂混合,不加任何助剂,喷涂形成的涂层,其吸水率为0.42¼›,而在上述涂料的基础上加入0.4¾Ÿ乙基纤维素,吸水率上升至4.3€‚。由于真石漆的涂层较厚,一旦吸收了水份后,不容易在较短的时间内释放出来,因此造成外观发白,涂层内部疏松的结果。真石漆ESE选用的成膜助剂:有机硅改性丙烯酸酯乳液(硅丙乳液)。在干燥后具有良好的耐水性,因此涂层在干燥后遇水不会发生发白的现象。
随著人们对内外墙涂料装饰性要求的提高,天然真石漆以其独特的外观及性能越来越受到大家的喜爱,不少高档住宅、庭院甚至高楼大厦都提出涂饰与天然花岗岩、大理石等天然石材外观十分相近的真石漆,在性能方面要求具有较强的硬度、防水、耐老化等。
版权所有:佛山市通广智能装备制造有限公司
粤ICP备18141879号
技术支持:TGM
