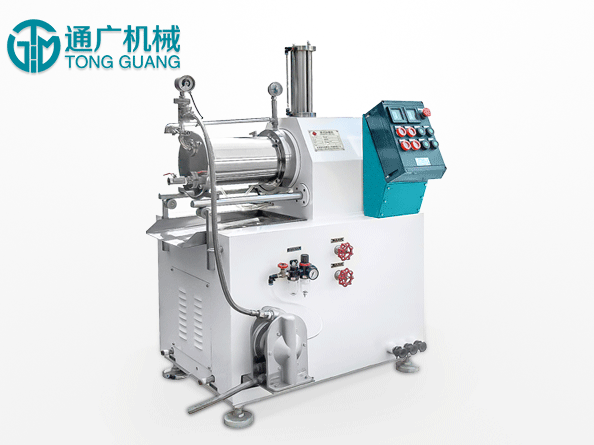

TGM-DCD高流量珠磨机

应用范围:带有鲜明色彩和高分辨率的时尚手机、TFT屏或笔记本电脑、以及大量时尚汽车漆和色彩鲜明的涂料的杰出质量实显着该机型优秀的分散特性。被更多地应用在油漆和清漆、农用化工、油墨、化工、造纸和纳米科技领域。
物       料:汽车漆、油漆、清漆、农用化工、油墨、色浆、造纸和纳米科技领域。
出料粒度:D90<100nm(0.1μm)
进料粒度:D90>100nm(0.1μm)
纳米级高品质研磨优选砂磨机
领先科技:环保、智能、高效 德国高效精细研磨技术与平稳运行兼具,超长使用寿命与人性化操作维护并行
单机介绍

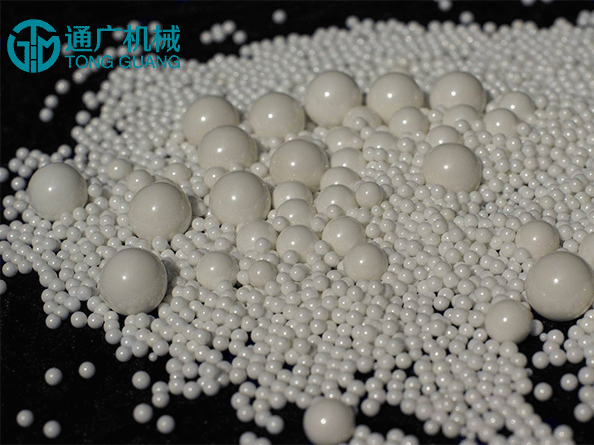

DCD高流量珠磨机体积小,产品轴向流动,能量密度高达4 kw/L。能量由紧密交迭的棒钉搅动直径 0.3—1.5 mm 的研磨珠完成导入。 DCD高流量珠磨机系列的特点是串联细长的加工区域并且内部的研磨介质可在内加工区域的上端通过离心力分离出来而进行再循环。为防止磨损,卸料分离筛网装在定子上部。
性能特点
  • 高能研磨,质量优越

    超高的载荷强度结合细小的研磨介质可实现真正的研磨或强力分散颗粒至亚微米或纳米级别。研磨筒体内设两个细长的环形研磨区域,使产品的粒径分布极窄。
  • 研磨腔容量小,产量

    高能量密度在较短时间内影响了所需输入的能量密度。从而可在体积小、易于清洁的研磨腔内获得较高的净生产率。
  • 保护热敏型产品
    内外定子圆筒及折转底部作为强力冷却表面。 DCD型珠磨机转子也带有冷却,在研究与生产中取得更高的质量。

  • 理想的再循环模式
    内部研磨介质通过离心力的再循环方式可防止研磨介质压迫附近的卸料筛网。从而实现高流量的经济型再循环操作。

工作原理
主电机V型皮带带动主轴转子作高速转动,而转子上带动研磨介质高速运动从而产生极大的冲击、磨擦和剪切力使物料得以被充分研磨和混合。密封部分采用了精密可靠的德国进口机械密封,具有高度的可靠性和耐用性,研磨筒体内完全密闭,避免了空气的混入,防止了气泡的产生和助剂的挥发,大大减轻了环境污染。出料部分采用外置式静态筛网分离研磨介质和被研磨物料,筛网皆为国外进口高精度耐磨筛网,故研磨介质不会堵嵌在缝隙中,达到较长的使用寿命。
典型案例

广东客户水性油墨研磨用高流量珠磨机使用效果

使用设备:TGM-DCD高流量珠磨机

生产情况

【原料名称】:水性油墨、溶剂油墨 【成品细度】:D90<500nm(0.1μm)
【客户评价】:研磨效果、产能、各方面基本符合我司要求,各部门领导对我们采购部的选择表示很满意!!!
技术参数

电器驱动部分

额定电压

电机功率

品牌轴承

驱动方式

电机额定转速

主轴转速

线速度

380V-50HZ

45kw隔爆型三相异步电机IP55级

SKF/NSK

皮带轮-恒定速度

0-1450转/分

0-1100转/分

8-16m/s

控制系统部分

控制系统

调速方式

保护装置

380V-50HZ

变频调速

压力感应保护装置:桶内因阻塞等异常压力过高的情况时,主机自动停机;

液位过低保护:如机械密封泄露,造成冷却吊桶内无冷却液,主机自动关机;

温度感应保护:桶内温度过高,主机自动关机。

研磨筒体部分

筒体容积

介质粒径

进料方式

出料方式

30L

0.2-2.0mm

通过隔膜泵输送

动态间隙分离

外观尺寸部分

量产范围(L/h)

重量

颜色

3000

约2000kg

以本厂实际生产颜色为准
